Zona di vento SIA in Svizzera, con pressione di base del vento

Ottieni ora le azioni del vento sul tuo edificio con Lisa.blue!

SIA Mappa delle zone e dei carichi di vento in Svizzera

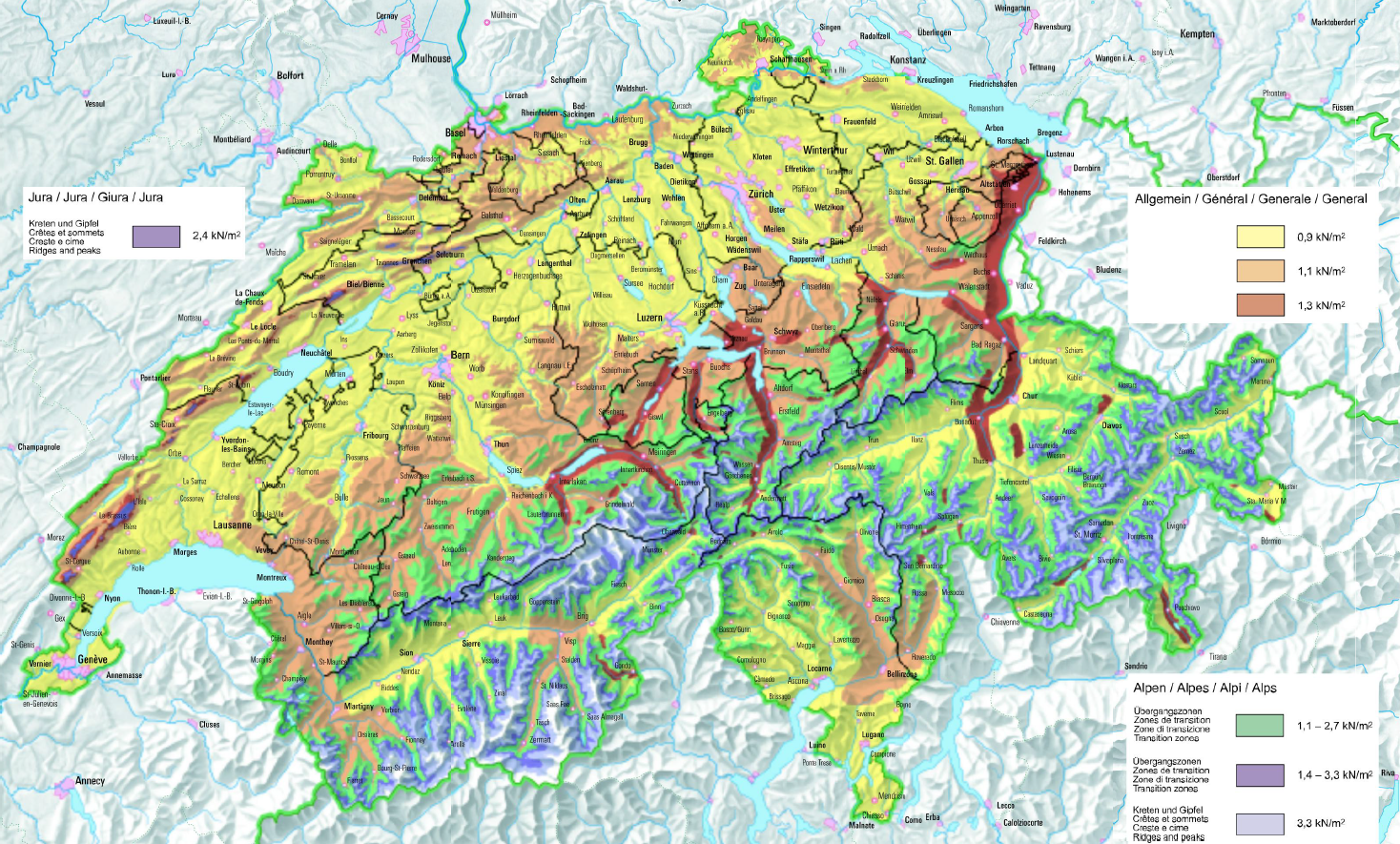

Mappa delle zone di vento in Svizzera

Con Lisa.blue, si ottiene immediatamente la zona del vento SIA


In Svizzera, le regioni sismiche variano dalla zona di vento 0,9 (più bassa) alla zona di vento 3,3 (più alta).

Queste zone indicano la variazione del valore di riferimento della pressione dinamica in kN/m².

Valore di riferimento della pressione dinamica in kN/m², per zona in base a SN 261:2020 §6.2 (+ Annex E)
Zone di vento Jura Generale Alpi
Valore di riferimento della pressione dinamica in kN/m² 2.4 0.9 1.1 1.3 1.1-2.7 1.4-3.3 3.3

Lisa.blue estratto per una zona di vento 1.1

Vento

L'edificio si trova nella zona di vento 1.1.
Standard del vento
La norma applicabile per il calcolo del carico del vento su questo edificio è SIA 261:2020 §6 (08/2020) e il suo allegato Annexe E (08/2020).
Valore di riferimento della pressione dinamica
Il valore di riferimento della pressione dinamica, qp0, corrisponde alla velocità di picco (raffiche di vento di pochi secondi), a 10 m dal suolo in un terreno di tipo "aperta campagna" (categoria III).
I valori fondamentali della pressione dinamica sono specificati nell'Allegato E.
Questo fornisce un mappa del paese suddivisa in regioni climatiche.
Per la zona 1.1, il valore specificato della pressione è: qp0 = 1.1 kN/m².
Valori fondamentali della velocità del vento di picco
Il valore fondamentale della velocità del vento di punta, vp0, si deduce dal valore di riferimento della pressione dinamica e dalla densità dell'aria.
La densità dell'aria per un edificio situato a un'altitudine di 1605 m..
(Ufficio federale dell'energia, 1999: Pianificazione di impianti eolici - Guida per la Svizzera).
La relazione tra la pressione dinamica qp0 e la velocità del vento di punta vp0 è :

La velocità di base del vento vp0 è quindi :

Velocità del vento di picco vp in cantiere durante un periodo di 50 anni
Coefficiente di probabilità di superamento
La probabilità p di superamento è considerata sulla vita utile del progetto, a sua volta basata sull'uso del progetto.
Per il nostro progetto di costruzione, l'utilizzo è casa d'abitazione, la durata d'uso raccomandata, necessaria per determinare il periodo di ritorno, è quindi di 50 anni.

La velocità media del vento su 10 minuti che ha la probabilità p di un superamento annuale è determinata moltiplicando la velocità di base del vento vp per il fattore di probabilità di vento grave cprob:
(Non è un riferimento per le norme SIA - Applicazione della norma EN 1991-1-4 Equazione 4.2)

Fattore direzionale del vento
Per "direzione del vento" si intende la direzione da cui proviene il vento.
La norma SIA non menziona un coefficiente di direzione del vento per ridurre le pressioni risultanti. Si ipotizza pertanto che cdir = 1.
Fattore stagione
La norma SIA non menziona un coefficiente di stagionalità per ridurre le pressioni risultanti. Assumiamo quindi che cseason = 1.
La velocità del vento di punta è quindi
(Non è un riferimento per le norme SIA - Applicazione della norma EN 1991-1-4 Equazione 4.)
Velocità di picco della pressione qp

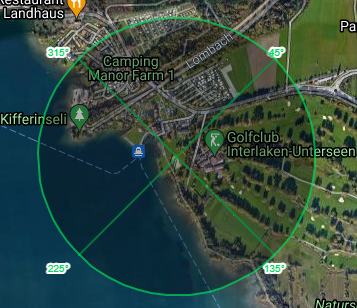

Per ogni superficie dell'edificio, gli effetti del vento sono osservati in 4 settori angolari nominali di 90°:
  • la massima velocità del vento di base vp contenuta in ciascuno dei suoi settori viene conservata
  • viene poi aggiustato tenendo conto dell'impatto della rugosità del terreno sulla variabilità della velocità media del vento.
  • la pressione di picco della velocità qp viene infine calcolata tenendo conto della densità dell'aria e delle rapide fluttuazioni della velocità.

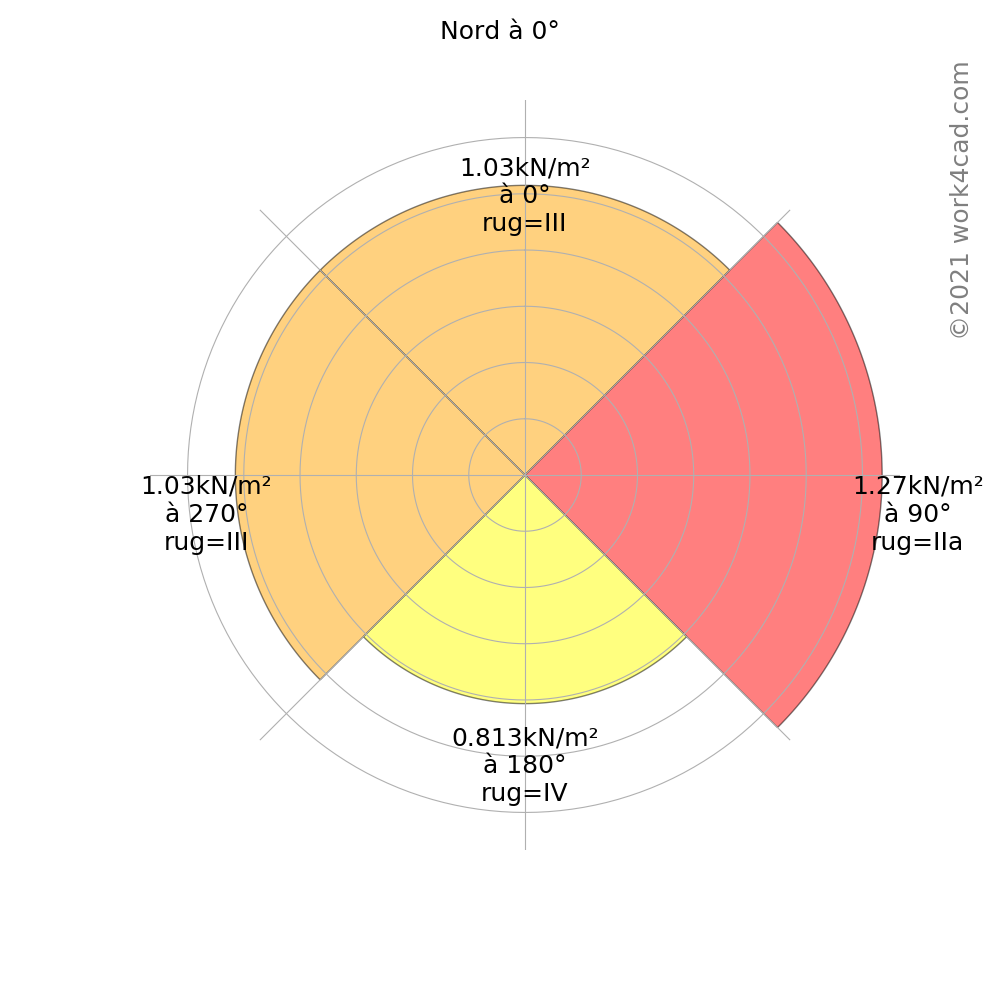

Grafico della pressione di velocità di picco per ogni direzione del vento
Velocità massima equivalente di picco del vento (al colmo Lvl +7.5 m)
  • 174 km/h per controllare le vibrazioni e le deformazioni della struttura agli stati limite di servizio (SLS).
  • 213 km/h per controllare la resistenza della struttura allo stato limite ultimo (ULS).
