Windzone Eurocode in Italien, mit Basiswindgeschwindigkeit

Erhalten Sie jetzt die Windeinwirkungen auf Ihrem Gebäude mit Lisa.blue!

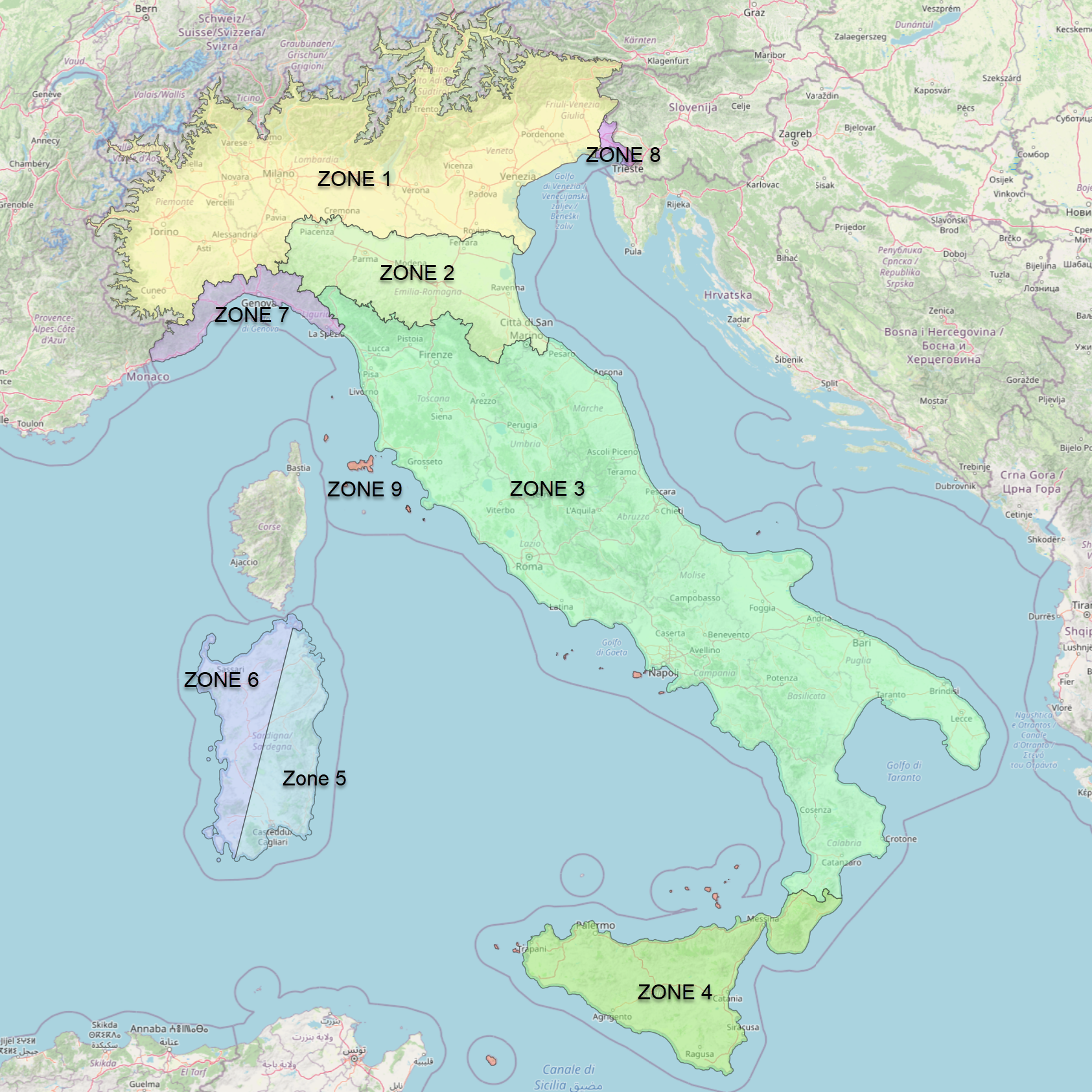

Karte des Grundwertes der Windgeschwindigkeit, die in Italien pro Windzone zu berücksichtigen ist

Karte der Windzonen in der Italien

Mit Lisa.blue erhalten Sie sofort Ihre Eurocode-Windzone für Italien


In Italien variieren die Windregionen von Windzone 1 (vb0=25 m/s) bis Windzone 9 (vb0=31 m/s).

Diese Zonen geben die Variation des Referenzwertes der Windgeschwindigkeit in m/s an.


Lisa.blue Auszug für eine Windzone 1

Globale Daten

Adresse des Gebäudes: Corso Battaglione Aosta, 2, 11100 Aosta AO, Italy
Höhenlage: 578 m   Anziehungskraft: 9,805 N/kg

Eurocode

  • Basis : EN 1990 (03/2003) + NTC GAZZETTA UFFICIALE (02/2018) (Klasse der Konsequenzen CC2)
  • Windaktionen : EN 1991-1-4 (2005) + NTC GAZZETTA UFFICIALE (02/2018)
  • Wind

    Das Gebäude befindet sich in der Windzone 1 (Valle d'Aosta).
    Wind Standard
    Der für die Windlastberechnung auf dieses Gebäude anwendbare Norm ist EN 1991-1-4 (2005) und sein Anhang NTC GAZZETTA UFFICIALE (02/2018).
    Grundwertder Basiswindgeschwindigkeit
    Der Grundwert der Basiswindgeschwindigkeit vb0 ist die charakteristische 10-Minuten mittlere Windgeschwindigkeit. Es ist unabhängig von der Windrichtung und der Jahreszeit und in 10m Höhe über dem Boden in einem Gelände vom Typ 'offenes Land'.
    Die Grundwerte der Basiswindgeschwindigkeit werden durch den nationalen Anhang festgelegt.
    Dieser bietet eine Länderkarte unterteilt in Klimaregionen.
    Für die Zone 1 ist der vorgegebene Wert der Geschwindigkeit: vb0 = 25 m/s.
    Basiswindgeschwindigkeit vb auf der Baustelle während eines Zeitraums von 50 Jahre
    Wahrscheinlichkeitskoeffizient der Überschreitung
    Die Überschreitungswahrscheinlichkeit p wird über die Nutzungsdauer des Projekts betrachtet, die wiederum auf der Nutzung des Projekts basiert.
    Für unser Bauprojekt ist die Verwendung habitations individuelles, die empfohlene Nutzungsdauer, die für die Bestimmung der Jährlichkei erforderlich ist, beträgt daher 50 Jahre.

    Die mittlere 10-Minuten-Windgeschwindigkeit mit der jährlichen Überschreitungswahrscheinlichkeit p wird durch Multiplikation der Basiswindgeschwindigkeit vb mit dem Wahrscheinlichkeitsfaktor für starken Wind cprob ermittelt:
    (NTC GAZZETTA UFFICIALE - 3.3.3 (02/2018))

    Richtungsfaktor des Windes
    'Windrichtung' bedeutet die Richtung, aus der der Wind kommt.
    Die italienische Norm erwähnt keinen Windrichtungskoeffizienten zur Reduzierung der resultierenden Drücke. Wir gehen daher davon aus cdir = 1.
    Jahreszeitenbeiwert
    Die italienische Norm erwähnt keinen Saisonfaktorkoeffizienten zur Reduzierung der resultierenden Belastungen. Wir gehen daher davon aus cseason = 1.
    Die Basiswindgeschwindigkeit vb auf dem Baugrundstück, definiert für jede Windrichtung in 10 m Höhe über dem Boden in einem Gelände des Typs 'offenes Land', das in die Geländekategorie II fällt, ist in der folgenden Grafik dargestellt:
    Grafik der Basiswindgeschwindigkeiten Vb für jede Windrichtung
    mit:
    Böengeschwindigkeitsdruck qp
    Für jede Oberfläche des Gebäudes werden die Windeinwirkungen in 4 nominalen Winkelsektoren von 90° beobachtet:
    • die höchste Basiswindgeschwindigkeit vp, die in jedem seiner Sektoren enthalten ist, wird beibehalten
    • sie wird dann unter Berücksichtigung der Auswirkungen der Geländerauigkeit auf die Variabilität der mittleren Windgeschwindigkeit angepasst.
    • Der Böengeschwindigkeit wird schließlich qp unter Berücksichtigung der Luftdichte und der schnellen Geschwindigkeitsschwankungen berechnet.

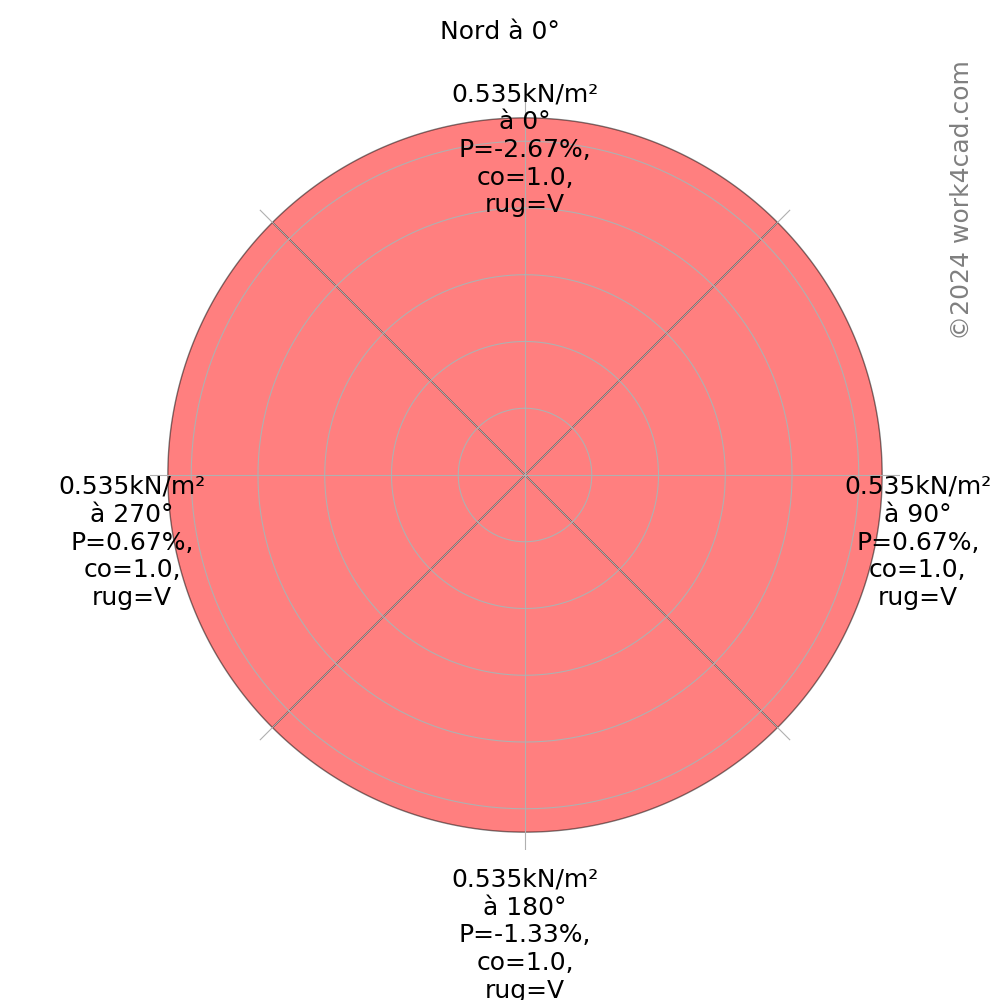

    Grafik des Böengeschwindigkeitsdruck für jede Windrichtung
    Maximale äquivalente Böengeschwindigkeitsdruck (am Firstniveau +5.0 m)
    • 105 km/h zur Kontrolle der Schwingungen und Verformungen der Struktur im Grenzzustand der Gebrauchstauglichkeit (GZG).
    • 129 km/h zur Kontrolle des Widerstandes der Struktur im Grenzzustand der Tragfähigkeit (GZT).
