Mappa delle zone e dei carichi di neve ed effetto dell'altitudine in Svizzera
Mappa dei carichi di neve SIA ed effetto dell'altitudine da considerare

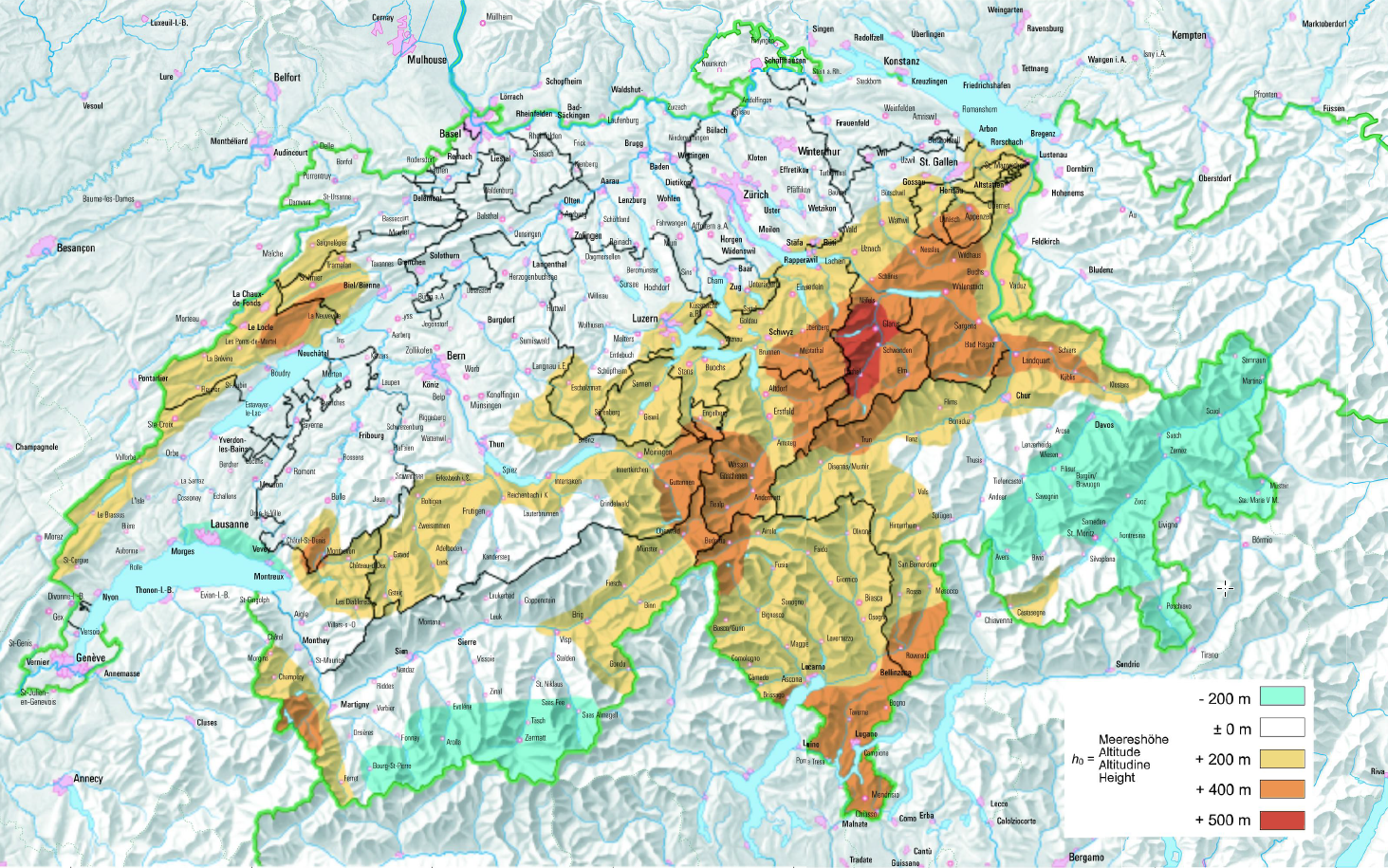

Mappa delle zone nevose in Svizzera

Con Lisa.blue, ottieni immediatamente la zona neve e l'altitudine SIA


In Svizzera, le regioni nevose variano dalla zona neve - 200 m (più bassa) alla zona neve + 500 m (più alta).

Queste zone indicano la variazione da applicare all'altitudine della costruzione in base al luogo di costruzione per ottenere l'altitudine di riferimento presa in considerazione nel calcolo del carico.

Effetto zona SN 261:2020 §5.2. (Annex D)
Zone di neve -200m +0m +200m +400m +500m
Elevazione di riferimento (Aref) di un edificio ad un'altitudine inferiore a quella di un'abitazione 2000 m Ar- 200m Ar Ar+ 200m Ar+ 400m Ar+ 500m

con Ar = Elevazione reale della costruzione


Effetto altitudine
Formula Minimo

Lisa.estratto blu per una zona di neve -200m

La neve

L'edificio si trova nella zona neve -200 m a un'altitudine di 1563 m.
Standard neve
La norma applicabile per il calcolo del carico di neve su questo edificio è SIA 261:2020 §5 (08/2020) e il suo allegato nazionale Annexe D (08/2020).
Carico neve caratteristico al suolo
I valori dei carichi superficiali della neve al suolo sk,0, corrispondenti ad altitudini inferiori, sono specificate dalle norme.
Questo fornisce un mappa del paese suddivisa in regioni climatiche.
Per la zona -200 m, il valore specificato del carico è : sk,0 =  0.400 kN/m2.
Carico di neve caratteristico sul terreno del sito
L'elevazione di riferimento del cantiere Aref,1563 m incorpora l'influenza della zona qui pari a 1363 m
 Il carico sk, 1563 m incorpora l'influenza dell'altitudine, qui pari a  6.066 kN/m2 :
(SIA 261:SN-505261 §5.2.6(10))

Carico normale di neve sul terreno del sito
Le norme SIA non forniscono gli elementi per adeguare il carico di neve al suolo al periodo di ritorno.
Quindi avremo solo: 6.466 kN/m²
Carico di neve accidentale sul terreno del sito
I carichi di neve eccezionali non sono applicabili in Svizzera.
(SIA 261:SN-505261)
Carico lineare distribuito sul bordo del tetto
Nel dimensionamento degli elementi di copertura a sbalzo per gli edifici di altezza superiore a 800 m si deve tenere conto di un cornicione.
Il carico del cornicione è accettato come carico lineare distribuito sul bordo del tetto.
(SIA 261:SN-505261 §5.3.7)



con:
  • Coefficienti di forma del tetto, in funzione dell'angolo di inclinazione del tetto
    Pendenza tetto = 30 °, μi = 0.8
  • Fattore di esposizione
    Ce = Exposition au vent normale = 1
  • Coefficiente termico
    CT = 1
Altezza equivalente della neve al suolo del sito
Per i controlli agli stati limite di manutenzione:
  • profondità della neve fresca = 646 cm,
  • profondità della neve assestata = 323 cm,
  • profondità della neve vecchia = 184 cm,
  • profondità della neve bagnata = 161 cm,
  • profondità della neve artificiale = 129 cm.
  • con: altezza della neve =
Per i controlli agli stati limite ultimi:
  • profondità della neve fresca = 969 cm,
  • profondità della neve assestata = 484 cm,
  • profondità della neve vecchia = 277 cm,
  • profondità della neve bagnata = 242 cm,
  • profondità della neve artificiale = 193 cm.
  • con: altezza della neve =
con: (SIA 261:SN-505261 §5.4.2)
  • densità della neve fresca = 1 kN/m3,
  • densità della neve assestata = 2 kN/m3,
  • densità della neve vecchia = 3.5 kN/m3,
  • densità della neve bagnata = 4 kN/m3
  • densità della neve artificiale = 5 kN/m3
