Karte der Schneezonen und der Schneelasten und Auswirkungen der Höhenlage in der Schweiz
SIA Schneelastkarte und zu berücksichtigende Auswirkungen der Höhe

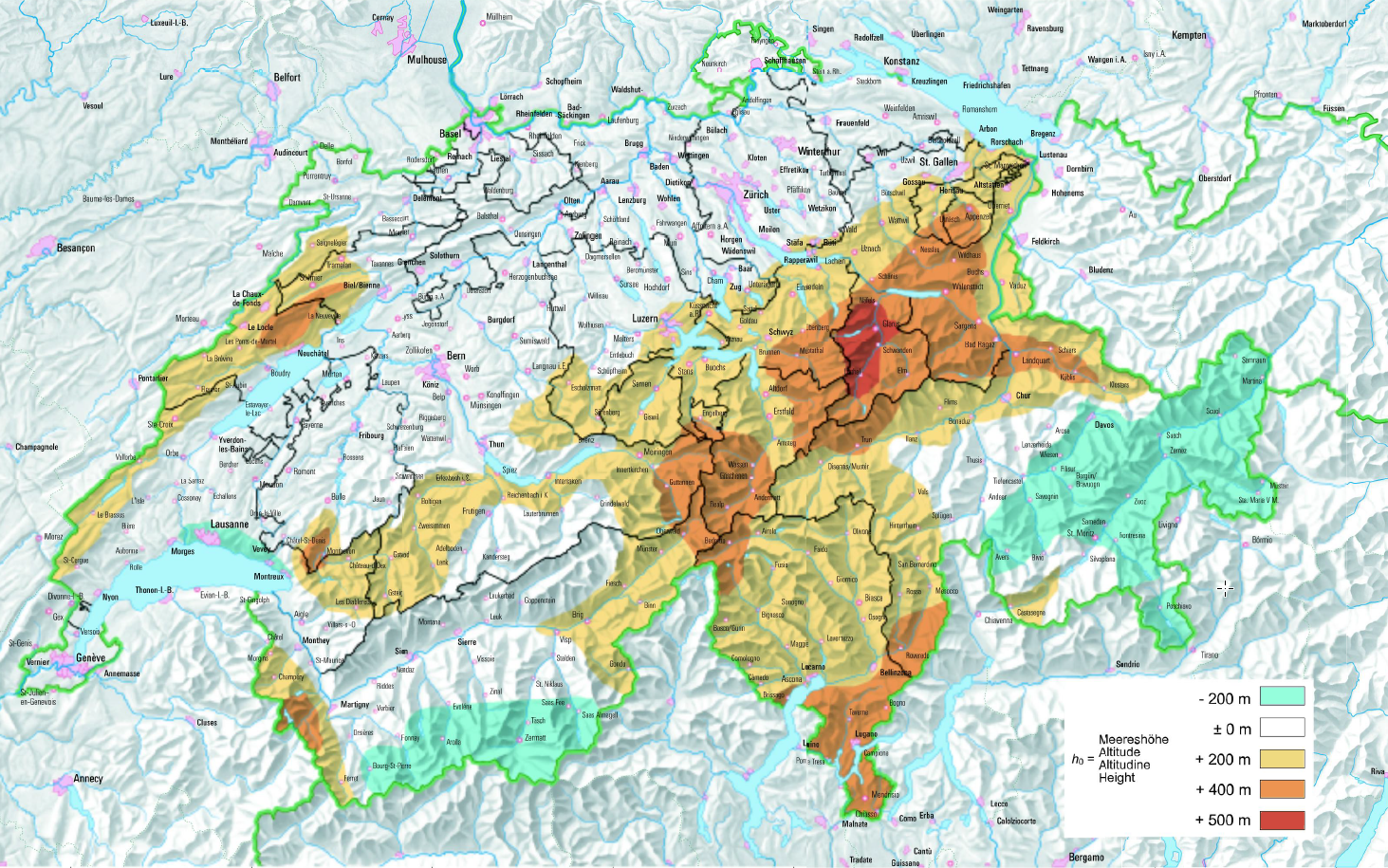

Karte der Schneezone in der Schweiz

Mit Lisa.blue erhalten Sie sofort Ihre SIA Schneezone und Höhenlage


In der Schweiz variieren die Schneeregionen von Schneezone - 200m (niedrigste) bis Schneezone + 500m (höchste).

Diese Zonen geben die Variation an, die auf die Höhe der Konstruktion je nach Ort der Konstruktion anzuwenden ist, um die Referenzhöhe zu erhalten, die bei der Lastberechnung berücksichtigt wird.

Zone-Effekt SN 261:2020 §5.2. (Annex D)
Schneezonen -200m +0m +200m +400m +500m
Bezugshöhe (Aref) eines Gebäudes in einer Höhe unter 2000 m Ar- 200m Ar Ar+ 200m Ar+ 400m Ar+ 500m

mit Ar = Effektive Höhe der Baustelle


Einfluss der Höhenlage
Formel Minimum

Lisa.blue Auszug für eine Schneezone -200m

Schnee

Das Gebäude befindet sich in der Schneezone -200 m auf einer Höhenlage von 1563 m.
Schnee Standard
Die für die Berechnung der Schneelast auf diesem Gebäude geltende Norm ist SIA 261:2020 §5 (08/2020) und ihr nationaler Anhang Annexe D (08/2020).
Charakteristische Schneelast auf dem Boden
Die Werte der Flächenlast der Schnee auf dem Boden sk,0, Entprechen der niedrigeren Höhenlagen, werden durch die Normen beschrieben.
Dieser bietet eine Länderkarte unterteilt in Klimaregionen.
Für die Zone -200 m, der spezifische Wert der Last ist : sk,0 =  0.400 kN/m2.
Charakteristische Schneelast auf dem Boden des Standorts
Die Bezugshöhe der Baustelle Aref,1563 m beinhaltet den Einfluss der Zone, die hier gleich ist mit 1363 m
 Die Last sk, 1563 m berücksichtigt den Einfluss der Höhe, die hier gleich ist mit  6.066 kN/m2 :
(SIA 261:SN-505261 §5.2.6(10))

Normale Schneelast auf dem Boden des Standorts
Die SIA-Normen enthalten keine Elemente zur Anpassung der Schneelast auf dem Boden an die Wiederkehrperiode.
Also werden wir einfach haben: 6.466 kN/m²
Außergewöhnliche Schneelast auf dem Boden der Baustelle
Les charges de neige exceptionnelles ne sont pas applicable en Suisse.
(SIA 261:SN-505261)
Linear verteilte Last am Dachrand
Bei der Bemessung von auskragenden Dachelementen für Gebäude über 800 m Höhe muss ein Gesims berücksichtigt werden.
Die Last des Gesimses wird als lineare Last angenommen, die am Rand des Daches verteilt wird.
(SIA 261:SN-505261 §5.3.7)



mit:
  • Dachformkoeffizienten, abhängig vom Dachneigungswinkel
    Dachneigung = 30 °, μi = 0.8
  • Expositionsfaktor
    Ce = Exposition au vent normale = 1
  • Wärmekoeffizient
    CT = 1
Äquivalente Schneehöhe auf dem Boden des Standorts
Für Kontrollen an den Grenzzuständen der Gebrauchstauglichkeit:
  • Neuschneehöhe = 646 cm,
  • festgelegte Schneehöhe = 323 cm,
  • Altschneehöhe = 184 cm,
  • Nassschneehöhe = 161 cm,
  • Kunstschneehöhe = 129 cm.
  • mit: Schneehöhe =
Für Überprüfungen bei Grenzzuständen:
  • Neuschneehöhe = 969 cm,
  • festgelegte Schneehöhe = 484 cm,
  • Altschneehöhe = 277 cm,
  • Nassschneehöhe = 242 cm,
  • Kunstschneehöhe = 193 cm.
  • mit: Schneehöhe =
mit: (SIA 261:SN-505261 §5.4.2)
  • Neuschneedichte = 1 kN/m3,
  • Dichte des festen Schnees = 2 kN/m3,
  • Altschneedichte = 3.5 kN/m3,
  • Nassschneedichte = 4 kN/m3
  • Kunstschneedichte = 5 kN/m3
