Schneezonen- und Ladekarte sowie Auswirkung der Höhe in Italien
Eurocodes Schneezone pro Gemeinde, Kanton und Departement

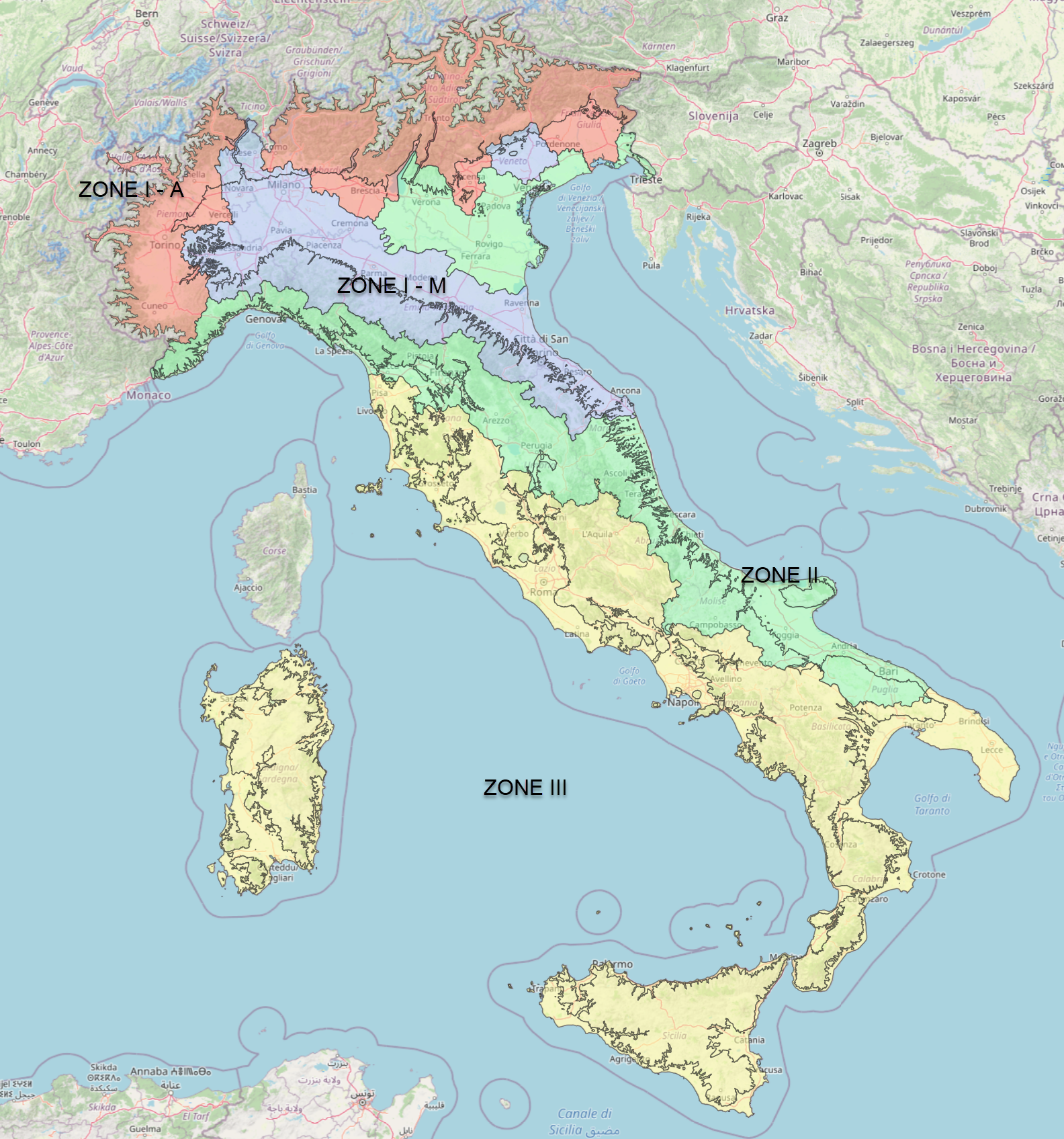

Karte der Schneezone in Italien

Mit Lisa.blue erhalten Sie sofort Ihre Schneezone pro Gemeinde und Höhelage


In Italien variieren die Schneeregionen zwischen den Schneezonen I-A (alpin), I-M (mediterran), II und III

Werte für Schneelasten in kN/m², nach Schneezone gemäß NTC GAZZETTA UFFICIALE (02/2018)
Schneezonen I-A I-M II III
Charakteristischer Wert (Sk) der Schneelast auf dem Boden bis einer Höhe unter 200 m 1,50 1,50 1,00 0,60

Einfluss der Höhenlage
Schneezonen Sk Altitude > 200m
I-A
I-M
II
III

Lisa.blue Auszug für eine Schneezone I-A

Schnee

Das Gebäude befindet sich in der Schneezone I-A auf einer Höhenlage von  578 m.
Schnee Standard
Die für die Berechnung der Schneelast auf diesem Gebäude geltende Norm ist EN 1991-1-3 (07/2003) und ihr nationaler Anhang NTC GAZZETTA UFFICIALE (02/2018)).
Charakteristische Schneelast auf dem Boden
Die Werte der Flächenlast der Schnee auf dem Boden sk,0, entsprechen der niedrigeren Höhenlagen, werden durch den Nationalen Anhang festgelegt.
Dieser bietet eine Länderkarte unterteilt in Klimaregionen.
Für die Zone I-A, der spezifische Wert der Last ist : sk,0 = 1.500 kN/m2.
Charakteristische Schneelast auf dem Boden des Standorts
Die Last sk,578 m berücksichtigt den Einfluss der Höhe, die hier gleich ist mit 0.766 kN/m2 :
sk,A = Sk,200⋅(1+(as728)2)S_{k,200} \cdot \left( 1 + \left(\frac{ \displaystyle a_{s}}{ \displaystyle 728} \right)^{2}\right) (NTC GAZZETTA UFFICIALE - 3.4.2 (02/2018) - Equation 3.3.8)
sk,578 m = 1.39⋅(1+(578.0728)2)1.39 \cdot \left( 1 + \left(\frac{ \displaystyle 578.0}{ \displaystyle 728} \right)^{2}\right)
sk,578 m = 2.266 kN/m2
Normale Schneelast auf dem Boden des Standorts
Der nationale Anhang enthält keine Elemente zur Anpassung der Schneelast auf dem Boden an die Wiederkehrperiode.
Also werden wir einfach haben: sn = sk,578 m =  2.266 kN/m²
Äquivalente Schneehöhe auf dem Boden des Standorts
Für Kontrollen an den Grenzzuständen der Gebrauchstauglichkeit:
  • Neuschneehöhe = 226 cm,
  • festgelegte Schneehöhe = 113 cm,
  • Altschneehöhe = 64 cm,
  • Nassschneehöhe = 56 cm.
  • mit: Schneehöhe = snρ\frac{ \displaystyle s_{n}}{ \displaystyle \rho}
Für Überprüfungen bei Grenzzuständen:
  • Neuschneehöhe = 339 cm,
  • festgelegte Schneehöhe = 169 cm,
  • Altschneehöhe = 97 cm,
  • Nassschneehöhe = 84 cm.
  • mit: Schneehöhe = max1.5⋅sn,sAdρ\frac{ \displaystyle \max_{1.5 \cdot s_{n}},s_{Ad}}{ \displaystyle \rho}
mit: (Annex E)
  • Neuschneedichte = 1 kN/m3,
  • Dichte des festen Schnees = 2 kN/m3,
  • Altschneedichte = 3.5 kN/m3,
  • Nassschneedichte = 4 kN/m3
