Mappa delle zone e dei carichi di neve ed effetto dell'altitudine in Francia
Eurocodici zona neve per comune, cantone e dipartimento

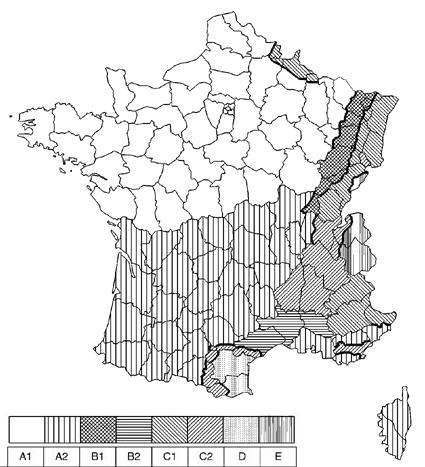

Mappa delle zone di neve in Francia

Con Lisa.blue, ottieni immediatamente la tua zona neve per comune e l'altitudine


In Francia, le regioni nevose variano dalla zona A1 (bassa) per il nord della Francia, alla zona A2 per il sud-ovest, alla zona B1, alla zona B2, alla zona C1, alla zona C2, alla zona D e alla zona E (più alta).

Per Saint-Pierre-et-Miquelon è disponibile un carico di neve in lisa.blue.

Per i territori d'oltremare Guadalupa, Martinica, La Réunion, Guyane, Mayotte, Nuova Caledonia, Wallis e Futuna non è necessario considerare il carico di neve.

Valori dei carichi di neve in kN/m², per zona di innevamento, in base a NF EN 1991-1-3/NA (05 2007)
Zone di neve A1 A2 B1 B2 C1 C2 D E
Valore caratteristico (Sk) del carico di neve al suolo ad una quota inferiore a 200 m 0,45 0,45 0,55 0,55 0,65 0,65 0,90 1,40
Valore di progetto (SAd) del carico eccezionale di neve sul terreno - 1,00 1,00 1,35 - 1,35 1,80 -
Leggi di variazione del carico caratteristico per altitudini superiori a 200 m Sk + ΔS1 Sk + ΔS2

Effetto altitudine
Altitudine A ΔS1 ΔS2
da 200 a 500 m
da 500 a 1000 m
da 1000 a 1500 m

Lisa.estratto blu per una zona di neve A1

Neve

L'edificio si trova nella zona neve A1 a un'altitudine di  22 m.
Standard neve
La norma applicabile per il calcolo del carico di neve su questo edificio è EN 1991-1-3 (07/2003) e il suo allegato nazionale FR NA (05/2007).
Carico neve caratteristico al suolo
I valori dei carichi superficiali della neve al suolo sk,0, corrispondenti ad altitudini inferiori, sono specificati dall'allegato nazionale.
Questo fornisce un mappa del paese suddivisa in regioni climatiche.
Per la zona A1, il valore specificato del carico è : sk,0 = 0.450 kN/m2.
Carico di neve caratteristico sul terreno del sito
Il carico sk,22 m incorpora l'influenza dell'altitudine, qui pari a 0.000 kN/m2 :
sk,A = sk,0+0s_{k,0} + 0 (NF EN 1991-1-3 /NA)
sk,22 m = 0.45+00.45 + 0
sk,22 m = 0.450 kN/m2
Carico normale di neve sul terreno del sito
L'Allegato nazionale non fornisce gli elementi per adeguare il carico di neve al suolo al periodo di ritorno.
Quindi avremo solo: sn = sk,22 m =  0.45 kN/m²
Carico di neve accidentale sul terreno del sito
I valori di sAd sono indicati nella mappa allegata alla presente norma. Questi valori sono indipendenti dall'altitudine.
sAd =  0 kN/m²(NF EN 1991-1-3 /NA Clause 4.3 )
Altezza equivalente della neve al suolo del sito
Per i controlli agli stati limite di manutenzione:
  • profondità della neve fresca = 45 cm,
  • profondità della neve assestata = 22 cm,
  • profondità della neve vecchia = 12 cm,
  • profondità della neve bagnata = 11 cm.
  • con: altezza della neve = snρ\frac{ \displaystyle s_{n}}{ \displaystyle \rho}
Per i controlli agli stati limite ultimi:
  • profondità della neve fresca = 67 cm,
  • profondità della neve assestata = 33 cm,
  • profondità della neve vecchia = 19 cm,
  • profondità della neve bagnata = 16 cm.
  • con: altezza della neve = max1.5⋅sn,sAdρ\frac{ \displaystyle \max_{1.5 \cdot s_{n}},s_{Ad}}{ \displaystyle \rho}
con: (Annex E)
  • densità della neve fresca = 1 kN/m3,
  • densità della neve assestata = 2 kN/m3,
  • densità della neve vecchia = 3.5 kN/m3,
  • densità della neve bagnata = 4 kN/m3
