Zone sismiche in Svizzera (SIA)

Ottenete ora le azioni sismiche sul vostro edificio con Lisa.blue!

SIA Mappa delle zone sismiche e dei carichi in Svizzera

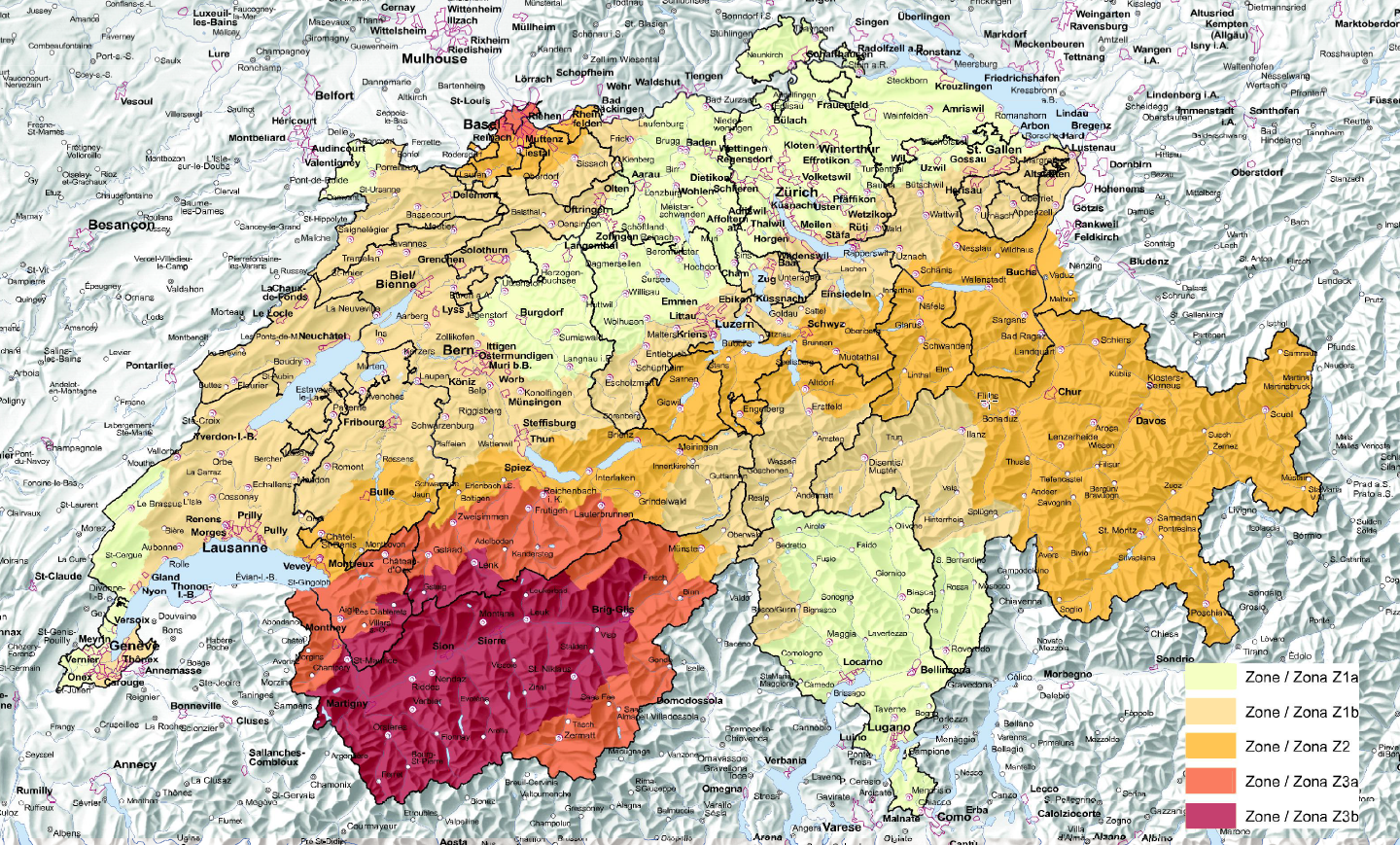

Mappa delle zone sismiche in Svizzera

Con Lisa.blue, ottieni immediatamente la zona sismica SIA


In Svizzera, le regioni sismiche variano dalla zona sismica Z1a (più bassa) alla zona sismica Z3b (più alta).

Queste zone indicano la variazione dell'accelerazione massima di picco al suolo su un terreno di tipo A in m/s².

Accelerazione di picco al suolo di riferimento su terreno di tipo A in m/s², per zona, in base a SN 261:2020 §16.1 (+ Annex F)
Zone sismiche in Svizzera Z1a Z1b Z2 Z3a Z3b
Accelerazione di picco al suolo di riferimento agd su terreno di tipo A in m/s² 0,6 0,8 1,0 1,3 1,6

Valori dei periodi e del fattore suolo che descrivono la forma degli spettri di risposta orizzontali
Tipo di terreno Parametri
S TB(S) TC(S) TD(S)
A 1,00 0,07 0,25 2,00
B 1,20 0,08 0,35 2,00
C 1,45 0,10 0,40 2,00
D 1,70 0,10 0,50 2,00
E 1,70 0,09 0,25 2,00
F --- --- --- ---

Lisa.blue estratto per una zona sismica Z2

Sismica

Standard sismico
Lo standard SIA 261:2020 §16 (08/2020) e il suo allegato Annexe F (08/2020) definire le regole e i metodi di progettazione per le azioni sismiche sugli edifici.
Testi legislativi sul sisma
  • Zonizzazione: SN 261:2020 §16.2.1.1, Zone sismiche - Allegato F del 01/08/2020
    • La costruzione si trova a Davos Platz in una zona a sismicità Moderate (zona Z2).
  • Mappa di zonizzazione: Svizzera zonazione sismica
  • Classificazione: SN 261:2020 §16.3, Classi di opere e fattori di importanza del 01/08/2020
  • Accelerazione di picco al suolo di riferimento
    L'intensità dell'accelerazione agd è funzione della zona sismica. Il suo valore di 1 m/s² è specificato in SN 261:2020 §16.2.1.2, Accelerazione orizzontale del suolo del 01/08/2020 .
    Utilizzare per la classificazione dell'importanza:
    La destinazione d'uso dell'edificio è di tipo "stabilimento sanitario e sociale" o equivalente.
    Secondo SN 261:2020 §16.3, Classi di opere e fattori di importanza del 01/08/2020 , la categoria di importanza associata al sisma è III
    Fattore di importanza dell'edificio
    Il fattore γf è funzione della categoria di importanza dell'edificio. Il suo valore di 1.5 è specificato in SN 261:2020 §16.3, Classi di opere, Tabella 25 del 01/08/2020 .
    Tipo di terreno
    Il terreno di costruzione è del tipo "C" :
    Depositi di sabbia e ghiaia da moderatamente compatta a compatta o di argilla compatta, spessi da poche decine a diverse centinaia di metri.
    Accelerazione orizzontale di progetto per un terreno di tipo "C"
    L'intensità dell'accelerazione del suolo viene calcolata come segue:


    ²
    Controllo parasismico
    Un edificio appartenente alla classe importante II richiede l'applicazione dello standard SIA 261. §16.3.1.2(Tab. 25)
      Applicazione obbligatoria delle norme SIA 261 per la verifica della sicurezza strutturale
      Applicazione obbligatoria delle norme SIA 261 per la verifica dell'idoneità al servizio
    Spettro di dimensionamento orizzontale per analisi elastica
    lo spettro di progetto è determinato dallo spettro di risposta elastico per uno smorzamento viscoso del 5%.
    Fornisce l'accelerazione massima della struttura ancorata al suolo durante un terremoto. Con, secondo SIA261 §16.2.2(Tab. 24) :
    • i parametri dello spettro di progetto, in funzione del tipo di terreno e della zona di sismicità:
      • T è il periodo di vibrazione di un sistema lineare a un grado di libertà.
      • il limite inferiore del periodo del ramo dell'accelerazione spettrale costante : TB = 0.1 s.
      • il limite superiore del periodo del ramo di accelerazione spettrale costante : TC =0.4 s.
      • il valore che definisce l'inizio dell'intervallo di risposta a spostamento costante dello spettro : TD =2 s.
      • l'accelerazione di progetto del terreno, tenendo conto degli effetti litologici del sito che amplificano il movimento sismico in funzione della natura del basamento : agS = 2.17 m/s2.
    • fattore di comportamento per tenere conto della capacità di dissipazione dell'energia della struttura : q = 1.5 .
    • Sd(T) lo spettro di progettazione orizzontale definito dalle seguenti espressioni :
      • 0 ≤ T ≤ TB : (SIA261 : §16.2.4.1 (31))
      • TB ≤ T ≤ TC : (SIA261 : §16.2.4.1 (32))
      • TC ≤ T ≤ TD : (SIA261 : §16.2.4.1 (33))
      • TD ≤ T : (SIA261 : §16.2.4.1 (34))

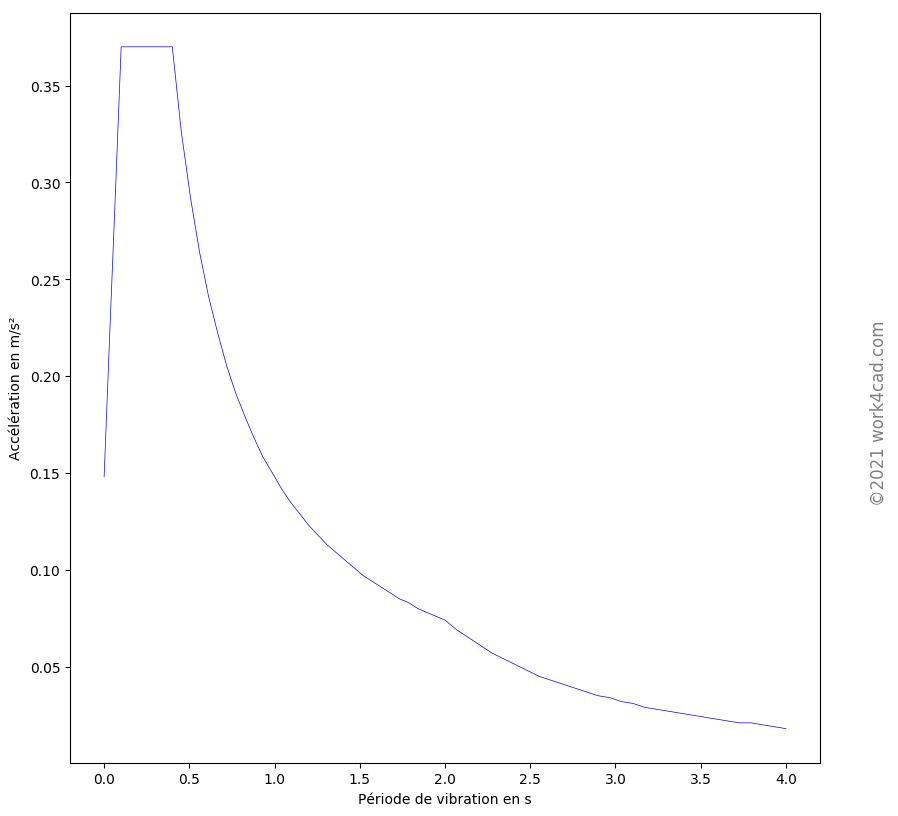

    spettro di progettazione orizzontale
    Spostamento del terreno di progetto
    Lo spostamento del terreno di progetto è valutato come
    (SIA261 : §16.2.4.3 (35))

    cm
    Accelerazione verticale di progetto
    L'intensità dell'accelerazione di progetto del terreno in direzione verticale è calcolata come :
    (SIA261 : §16.2.4.2, 01/08/2020)

    m/s²
    Misure di progettazione e costruzione

    Le misure costruttive per gli edifici sono elencate in SN 261:2020 §16.4. La loro obbligatorietà dipende dalla combinazione di zona sismica (Z2) e classe strutturale (III). Altre misure possono essere prescritte nelle norme SIA 262-267.

    • Vista in pianta, disposizioni costruttive:
    • Queste misure costruttive sono Eccezioni da giustificare (SN 261:2020 §16.4.1 Tab. 27)
      • Nel progetto, distribuire gli elementi utilizzati per assorbire le forze orizzontali (telai, ecc.) nel modo più simmetrico possibile. per assorbire le forze orizzontali (telai, pareti portanti con nuclei, controventature triangolari, ecc. Assicurare il comportamento della struttura attraverso un'adeguata disposizione dei piani, dei controventi, ecc.
      • Per gli elementi che devono assorbire forze orizzontali, evitare variazioni (in direzione verticale) nelle rigidità e nella resistenza alla flessione, al taglio e alla torsione (eccezione: transizione verso i seminterrati).
      • Creare un involucro rigido nell'area del seminterrato.
    • Edificio:
    • Queste misure costruttive sono Mandatory (SN 261:2020 §16.4.1 Tab. 27)
      • Collegamento degli elementi prefabbricati agli altri elementi della costruzione.
      • Per gli elementi prefabbricati con supporti mobili, prevedere una lunghezza di supporto pari a 1/70 della campata, ma almeno 150 mm.
    • Fondazione:
    • Queste misure costruttive sono Mandatory (SN 261:2020 §16.4.1 Tab. 27)
      • Non progettate una struttura portante che poggia su terreni di rigidità molto diversa.
      • Per garantire un movimento uniforme, evitare fondazioni isolate in terreni morbidi o collegarle con traversine.
