Die Einwirkung des Windes ist direkt proportional zu seinem dynamischen Druck qp, der vom Quadrat der Windgeschwindigkeit, der Rauigkeit und der Form des Bodens sowie von der Höhe über dem Boden abhängt, auf der er berechnet wird. Windkräfte auf einer Oberfläche können als globale (punktuelle) oder als lokale (verteilte) Kräfte berechnet werden. Dazu wird der dynamische Druck qp mit einem Kraftkoeffizienten (punktuell) oder mit einem Nettodruckkoeffizienten (Vordächer oder freistehende Wände) oder mit inneren und äußeren Druckkoeffizienten (geschlossene oder durchlässige Gebäude) multipliziert.

Berechnung des Spitzengeschwindigkeitsdrucks

• Grundwert der Basiswindgeschwindigkeit
  v_b,0 (Nationaler Anhang)
  abhängig vom Ort der Errichtung
• Basiswindgeschwindigkeit
  v_b (EN 1991-1-4 § 4.2(1))
  je nach Ort und Zeitraum der Errichtung
• Mittlerer Referenzgeschwindigkeitsdruck
  q_b (EN 1991-1-4 § 4.5(1))
  abhängig von der Luftdichte ρ und der Basiswindgeschwindigkeit

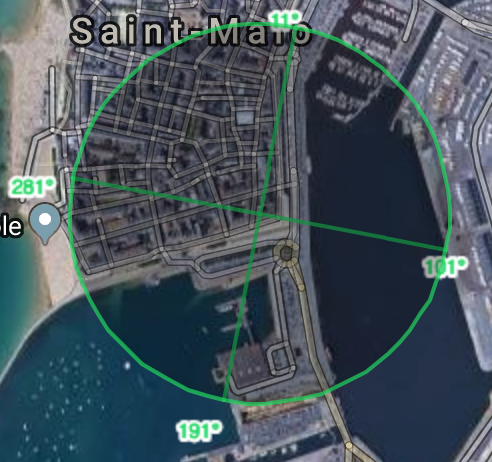

• Bodenfaktor
  k_r (EN 1991-1-4 § 4.3.2)
  abhängig von der Geländekategorie
• Rauhigkeitsfaktor
  c_r(z) (EN 1991-1-4 § 4.3.2)
  abhängig von der Höhe über dem Boden
• Orographischer Faktor
  c_o(z) (EN 1991-1-4 § 4.3.3 +und+ A.3)
  abhängig vom Relief des Geländes
• Turbulenzfaktor
  k_l (EN 1991-1-4 § 4.4)
• Expositionsfaktor
  c_e(z) (EN 1991-1-4 § 4.5(1))
  abhängig vom Orographiefaktor und dem Turbulenzfaktor
• Böengeschwindigkeitsdruck
  q_p (EN 1991-1-4 § 4.5(1))

Möchten Sie den Spitzengeschwindigkeitsdruck auf ein Gebäude berechnen?

Berechnung von Windeinwirkungen

• Böengeschwindigkeitsdruck
  q_p (EN 1991-1-4 § 4.5(1))
  oben berechnet
• • Strukturbeiwert
    c_sc_d (EN 1991-1-4 § 6 und Anhänge B, C, D)
    abhängig vom dynamischen Verhalten und von der Form der Struktur
  • Auβendruckbeiwert
    c_pe (EN 1991-1-4 § 7)
    abhängig von den Gebäudegrößen
  • Innendruckbeiwert
    c_pi (EN 1991-1-4 § 7.2.9)
    abhängig von der Durchlässigkeit des Gebäudes
  • Resultierende Windkraft
    F_w (EN 1991-1-4 § 5.3)
    senkrecht auf die Oberfläche aufgebracht
• • Reibungskoeffizient
    c_fr (EN 1991-1-4 § 7.5 Tabelle 7.10)
    abhängig von der Oberflächenrauhigkeit
  • Resultierende Reibungskraft
    F_fr (EN 1991-1-4 § 5.3)
    parallel zur Oberfläche aufgebracht
